LJ-UQC80系列磁翻轉液位計是一種結構簡單，控制功能齊全、維修方便、指示直觀醒目，耐腐蝕能好(采用多種防腐材料)，可用于易燃易爆場所，廣泛適用于石油、化工、電力、染化、食品、鍋爐等行業。該系列液位計的基本型帶現場指示，基本型配上報警裝

置可實現液位或界面的上下限報警或控制、連鎖;與遠傳變送裝置配合可以實現遠距離顯示或控制，其4~20mA標準信號可以與二次表直接匹配，實現各種顯示控制功能。

工作原理

LJ-UQC80系列磁翻轉液位計由磁性指示器和浮球兩部分組成。磁性指示器由裝有小磁鋼的紅白相間的磁翻柱及護板等組成。裝有磁鋼的浮球隨液體上下移動時，磁翻柱隨之翻轉，從而指示液面的高度。當需要變送輸出時,安裝一個平行于磁性指示器的干簀管變送器，便可實現4~20mA或0~10mA電流信號遠傳輸出。

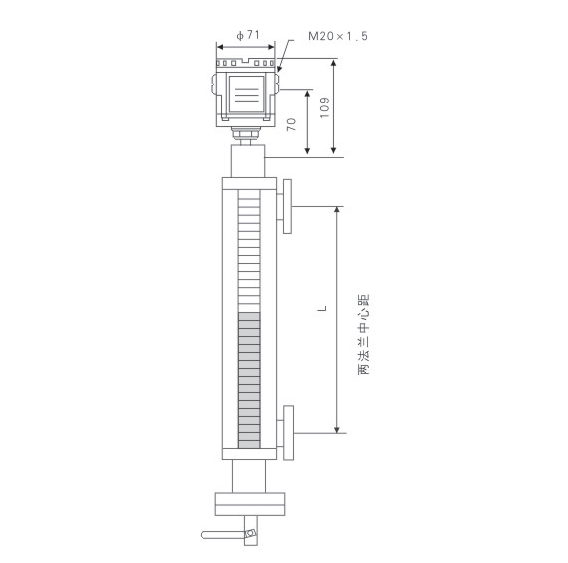

結構示意圖

技術指標

測量范圍: 300~ 3000mm

現場指示精度:土 10mm

公稱壓力:≤4. OMPa

介質溫度: - 20~200°C

介質密度:≥0. 45g/cm' (液位測量)

環境溫度: - -20~70°C (帶 變送時)

環境濕度:<95%RH

電氣接口: M20x1. 5內螺紋

供電電源: 24V .DC士10%: 220V . AC土10%.50HZ

輸出信號: 4~20mA. DC

觸點容量: 24V .DC/3A; 220V . AC/2A

負載電阻:≤500Q

防護等級: IP65

防爆等級: ib IICT4

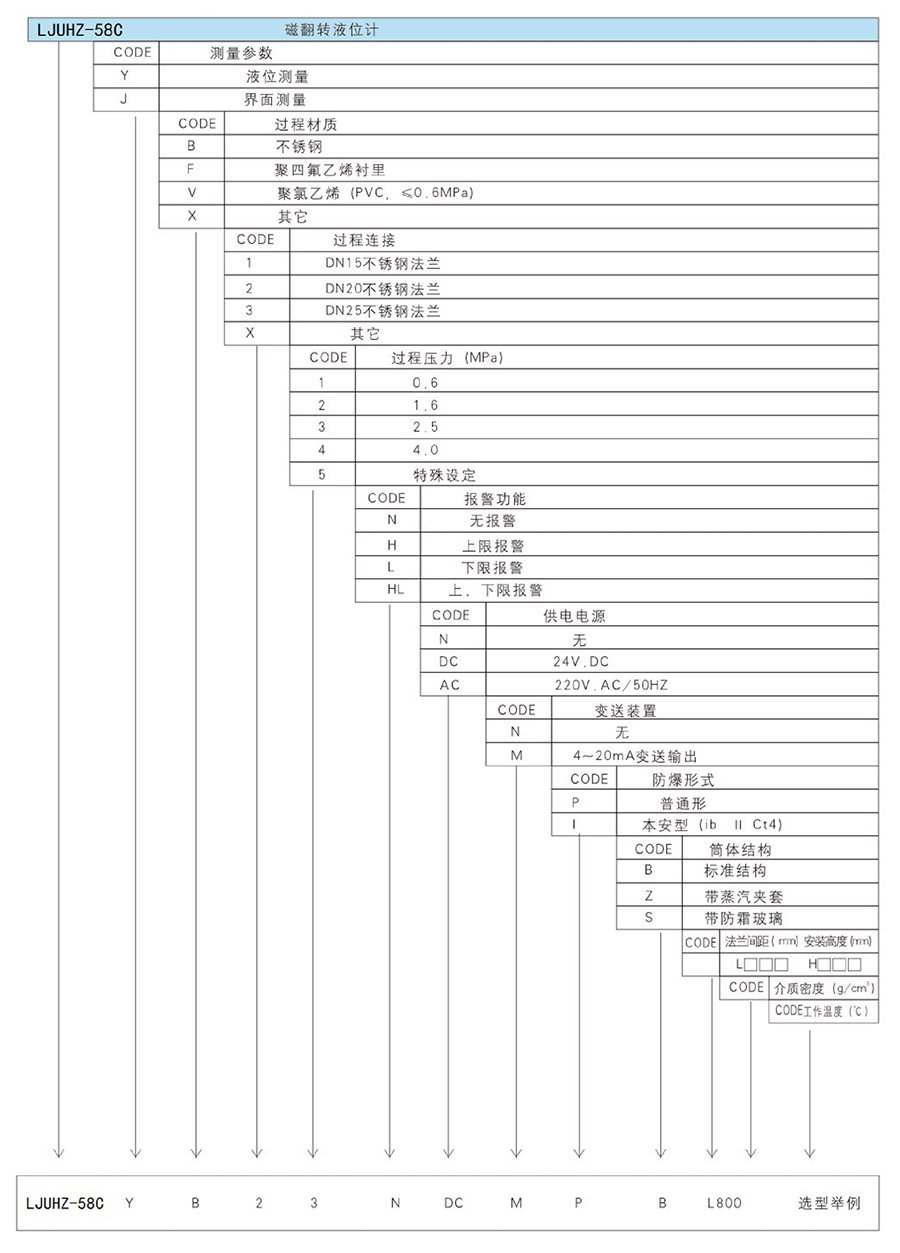

LJ-UQC80系列磁翻轉液位計選型表
